NAMJENA: lijepljenje izolacijskih ploča i izrada armaturnog sloja kod izvedbe povezanih sustava za toplinsku izolaciju (ETICS):
TERMOZOL EKSTRA – sustav toplinske zaštite vanjskih zidova sa toplinsko izolacijskim pločama od
ekspandiranog polistirena s grafitom ili sa toplinsko izolacijskim pločama/lamelama kamene vune
lijepljenje izolacijskih ploča kod izvedbe povezanih sustava za toplinsku izolaciju (ETICS):
TERMOSAM – sustav toplinske zaštite vanjskih zidova sa toplinsko izolacijskim pločama sa
perforiranim toplinsko izolacijskim pločama EPS pločama, sa toplinsko izolacijskim pločama/lamelama
kamene vune ili Multipor toplinsko izolacijske ploče
Preporuka za ugradnju:
POTROŠNJA: za lijepljenje EPS grafit, plo?e MW od 4 kg/m2
lamele MW cca 6 kg/m2
(punoplošno)
za armaturni sloj cca. 4 kg/m2
(prvi nanos arm. sloja)
PRIPREMA PODLOGE:
Sve podloge (beton star najmanje 2 mjeseca, zid od opeke, porobetona, produžne žbuke) moraju biti,
Čiste, čvrste, suhe, ne smrznute, bez pukotina i ostataka oplatnih ulja. Grube neravnine izravnati
žbukom VC 60.
Maksimalno odstupanje ravnine zida na 4 m ± 1,5 cm (prema HRN DIN 18202).
Slabo upojne podloge, glatke betone impregnirati KONTAKT GRUNDOM dan prije ljepljenja ploča SAMOTERMOM.
PRIPREMA MATERIJALA:
Sadržaj vreće 25 kg miješati sa 5 – 5,5 l vode dok se ne postigne homogena masa pogodna
za nanošenje.
PRIMJENA:
Prije lijepljenja ploča/lamela odrediti visinu sokla i postaviti odgovarajući sokl profil.
Lijepljenje ploča (EPS sa grafitom, perforirani EPS; MW; Multipor)

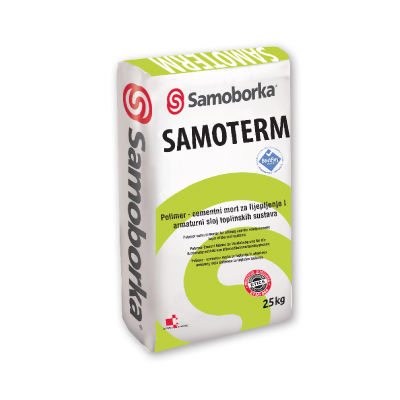

SAMOTERM®
nanositi na ploču trakasto po rubovima u širini min 5 cm i točkasto po sredini (najmanje
tri točke promjera cca 15 cm), pokrivajući minimalno 40 % površine ploče.
Prvi red ploča postavlja se u sokl profil.
Drugi i ostali redovi lijepe se s pomakom od minimalno 25 cm u odnosu na donji red.
Fuge između ploča ne smiju biti zapunjene SAMOTERM®
-om. Zbog dopuštenih odstupanja u mjerama
izolacijskog materijala fuge širine od 4 mm moraju se ispuniti istim izolacijskim materijalom. Pri širini
fuga do 4 mm dopušteno je fuge ispuniti odgovarajuüom PUR pjenom. Ne smije se lijepiti ploča na
ploču.
Ravninu zalijepljenih ploča kontrolirati letvom duljine 2 m.
Nakon najmanje 24 sata zalijepljene ploče dodatno pričvrstiti odgovarajućim pričvrsnicama ovisno o
vrsti podloge, visini objekta, vjetrovnoj zoni i dr. sa minimalno 6 kom / m2
Lijepljenje lamela MW
SAMOTERM®
nanositi metodom potpunog pokrivnog nanošenja na neobrađenu površinu lamele. Kod
obostrano obrađene lamele primjenjuje se metoda potpunog pokrivnog nanošenja na lamelu ili na
podlogu.
Prvi red lamela postavlja se u sokl profil.
Drugi i ostali redovi lijepe se s pomakom od pola lamele u odnosu na donji red.
Fuge između lamela ne smiju biti zapunjene SAMOTERM®-om. Zbog dopuštenih odstupanja u
mjerama izolacijskog materijala fuge širine od 4 mm moraju se ispuniti istim izolacijskim materijalom.
Pri širini fuga do 4 mm dopušteno je fuge ispuniti odgovarajuüom PUR pjenom.
Ravninu zalijepljenih lamela kontrolirati letvom duljine 2 m.
Izravnavanje neravnina zalijepljenih ploča/lamela MW
Površinu zalijepljenih ploča/lamela MW prije nanošenja armaturnog sloja po čitavoj površini treba
punoplošno obraditi SAMOTERMOM kao slojem za izravnavanje te ostaviti sušiti najmanje 24 sata.
Izrada armaturnog sloja
U sloj SAMOTERM®
-a utisnuti dijagonalno trake Staklene mrežice dim. 30x50 cm na kutove oko otvora
(prozora i vrata) kao i kutne profile sa mrežicom na sve kutove objekta i na špalete oko otvora.
SAMOTERM®
nanositi na postavljene ploče punoplošno u debljini minimalno 2 mm i nahrapaviti
zupčastim gleterom kako bi osigurali odgovarajuću debljinu sloja i pravilno pozicioniranje mrežice.
Staklenu mrežicu utisnuti laganim pritiskom gleterom u svježi SAMOTERM®
odozgo prema dolje po
čitavoj površini s preklopom min. 10 cm na svim spojevima mrežice.
SAMOTERM GLET nanijeti na djelomično očvrsli SAMOTERM unutar 24 sata u debljini minimalno 1,5
mm.
Površinu armaturnog sloja dobro izravnamo/zagladimo.
Ukupna debljina armaturnog sloja treba biti minimalno 4 mm.
Prilikom izvođenja radova pridržavati se SMJERNICA ZA IZRADU ETICS SUSTAVA udruge HUPFAS i
važećih građevinskih normi .
NAPOMENA:
U koliko izvođač prilikom ugradnje kupljenog proizvoda primijeti ili posumnja na neki primjenski ili
estetski nedostatak proizvoda dužan je, u skladu s ponašanjem dobrog gospodarstvenika, obustaviti
ugradnju proizvoda kako bi eventualna šteta bila što manja te bez odlaganja uputiti prigovor
proizvođaču, koji će u najkraćem roku prigovor obraditi i riješiti.
Prigovori koji se upute proizvođaču nakon što je ugrađen veći dio ili sav kupljeni materijal , ne mogu biti
predmet prigovora niti će se nadoknaditi tako nastala šteta. Skrivene mane rješavaju se posebno.
ALAT: zidarska žlica, metalni gleter
